Informação de produto

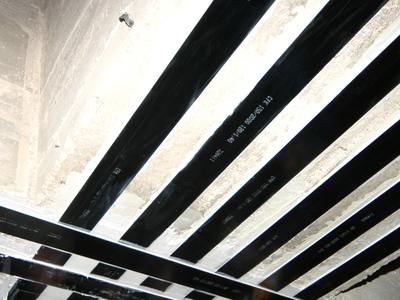

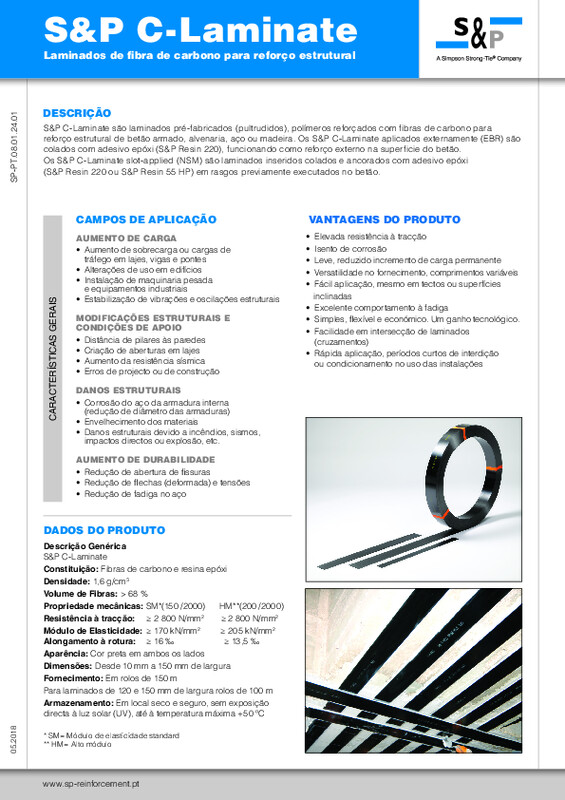

S&P C-Laminate são laminados pré-fabricados (pultrudidos), polímeros reforçados com fibras de carbono para reforço estrutural de betão armado, alvenaria, aço ou madeira. Os S&P C-Laminate aplicados externamente (EBR) são colados com adesivo epoxy (S&P Resin 220), funcionando como reforço externo na superficie do betão.
Os S&P C-Laminate slot-applied (NSM) são laminados inseridos colados e ancorados com adesivo epoxy (S&P Resin 220 ou S&P Resin 55) e inseridos em rasgos previamente executados no betão.
Características e aplicações
Características
- Elevada resistência à tracção
- Isento de corrosão
- Leve, reduzido incremento de carga permanente
- Versatilidade no fornecimento, comprimentos variáveis
- Fácil aplicação, mesmo em tectos ou superfícies inclinadas
- Excelente comportamento à fadiga
- Simples, flexível e económico. Um ganho tecnológico.
- Facilidade em intersecção de laminados (cruzamentos)
- Rápida aplicação, períodos curtos de interdição ou condicionamento no uso das instalações
Aplicações
AUMENTO DE CARGA
- Aumento de sobrecarga ou cargas de tráfego em lajes, vigas e pontes
- Alterações de uso em edifícios
- Instalação de maquinaria pesada e equipamentos industriais
- Estabilização de vibrações e oscilações estruturais
MODIFICAÇÕES ESTRUTURAIS E DE CONDIÇÕES DE APOIO
- Distância de pilares às paredes
- Criação de aberturas em lajes
- Aumento da resistência sísmica
- Erros de projecto ou de construção
DANOS ESTRUTURAIS
- Corrosão do aço da armadura interna (redução de diâmetro das armaduras)
- Envelhecimento dos materiais
- Danos estruturais devido a incêndios, sismos, impactos directos ou explosão, etc.
AUMENTO DE DURABILIDADE
- Redução de abertura de fissuras
- Redução de flechas (deformada) e tensões
- Redução de fadiga no aço
Dados de técnica
Dados de técnica
Dados de técnica
TIPO DE LAMINADO | S&P C-LAMINATE APLICADOS À SUPERFÍCIE (EBR) | SECÇÃO TRANSVERSAL | RESISTÊNCIA À TRACÇÃO EXTENSÃO DE 6‰ | RESISTÊNCIA À TRACÇÃO EXTENSÃO DE 8‰ |
---|---|---|---|
SM (150/ 2000) Módulo de elasticidade: ≥ 170 kN/mm² (médio) | mm² | Dados teóricos de resistência de cálculo à tracção: 1 050 N/mm² | Dados teóricos de resistência de cálculo à tracção: 1 400 N/mm² |
50 / 1.2 | 60 | 63,0 kN | 84,0 kN |
50 / 1.4 | 70 | 73,5 kN | 98,0 kN |
60 / 1.4 | 84 | 88,2 kN | 117,6 kN |
80 / 1.2 | 96 | 100,8 kN | 134,4 kN |
80 / 1.4 | 112 | 117,6 kN | 156,8 kN |
90 / 1.4 | 126 | 132,3 kN | 176,4 kN |
100 / 1.2 | 120 | 126,0 kN | 168,0 kN |
100 / 1.4 | 140 | 147,0 kN | 196,0 kN |
120 / 1.2 | 144 | 151,2 kN | 201,6 kN |
120 / 1.4 | 168 | 176,4 kN | 235,2 kN |
150 / 1.2 | 180 | 189,0 kN | 252,0 kN |
150 / 1.4 | 210 | 220,5 kN | 294,0 kN |
HM (200/2000) Módulo de elasticidade: ≥ 205 kN/mm² (médio) | mm² | Dados teóricos de resistência de cálculo à tracção: 1 250 N/mm² | Dados teóricos de resistência de cálculo à tracção: 1 650 N/mm |
50 / 1.4 | 70 | 87,5 kN | 115,5 kN |
60 / 1.4 | 84 | 105,0 kN | 138,6 kN |
80 / 1.4 | 112 | 140,0 kN | 184,8 kN |
90 / 1.4 | 126 | 157,7 kN | 207,9 kN |
100 / 1.4 | 140 | 175,0 kN | 231,0 kN |
120 / 1.4 | 168 | 210,0 kN | 272,2 kN |
TIPO DE LAMINADO | S&P C-LAMINATE SLOT-APPLIED (INSERIDOS - NSM) | SECÇÃO TRANSVERSAL | RESISTÊNCIA À TRACÇÃO EXTENSÃO DE 10‰ |
---|---|---|
SM (150/2000) Módulo de elasticidade: ≥ 170 kN/mm² (médio | mm² | Dados teóricos de resistência de cálculo à tracção: 1 650 N/mm² |
10 / 1.4 | 14 | 23,1 kN |
10 / 2.8 | 28 | 46,2 kN |
15 / 2.5 | 38 | 61,9 kN |
20 / 1.4 | 28 | 46,2 kN |
HM (200/2000) Módulo de elasticidade: ≥ 205 kN/mm² (médio) | mm² | Dados teóricos de resistência à tracção de cálculo: 1 250 N/mm² |
10 / 1.4 | 14 | 28,7 kN |
20 / 1.4 | 28 | 57,4 kN |
Dados de logística
Dados de logística
Entrega | Nota | Obs. |
---|---|---|
Comprimento do rolo: 150 m | Para laminados de 150mm e 120 mm: Comprimento do rolo: 100 m | Poderá ser cortado a medida |
Armazenagem |
---|
Em local seco e seguro, sem exposição directa ao sol (UV), até à temperatura máxima + 50º. |
N.º do artigo | Designação | Embalagem/ Peso | Dimensões |
---|---|---|---|
LA15001014 | S&P C-Laminate SM (150/2000) 10/1.4 | 1 rolo = 150 m / 3,3 kg | H x Ø = 0.01 m x 0.95 m |
LA15001028 | S&P C-Laminate SM (150/2000) 10/2.8 | 1 rolo = 150 m / 6.500 kg | H x Ø = 0.028 m x 1.09 m |
LA15001525 | S&P C-Laminate SM (150/2000) 15/2.5 | 1 rolo = 100 m / 6.100 kg | H x Ø = 0.025 m x 0.98 m |
LA15002014 | S&P C-Laminate SM (150/2000) 20/1.4 | 1 rolo = 150 m / 6.630 kg | H x Ø = 0.02 m x 0.82 m |
LA15005012 | S&P C-Laminate SM (150/2000) 50/1.2 | 1 rolo = 150 m / 14.350 kg | H x Ø = 0.05 m x 0.82 m |
LA15005014 | S&P C-Laminate SM (150/2000) 50/1.4 | 1 rolo= 150 m / 16.950 kg | H x Ø = 0.05 m x 0.85 m |
LA15006014 | S&P C-Laminate SM (150/2000) 60/1.4 | 1 rolo = 150 m / 20.150 kg | H x Ø = 0.06 m x 0.95 m |
LA15008012 | S&P C-Laminate SM (150/2000) 80/1.2 | 1 rolo = 150 m / 24.250 kg | H x Ø = 0.08 m x 0.95 m |
LA15008014 | S&P C-Laminate SM (150/2000) 80/1.4 | 1 rolo = 150 m / 27.250 kg | H x Ø = 0.08 m x 0.95 m |
LA15009014 | S&P C-Laminate SM (150/2000) 90/1.4 | 1 rolo = 150 m / 30.100 kg | H x Ø = 0.09 m x 0.95 m |
LA15010012 | S&P C-Laminate SM (150/2000) 100/1.2 | 1 rolo= 150 m / 30.300 kg | H x Ø = 0.10 m x 0.95 m |
LA15010014 | S&P C-Laminate SM (150/2000) 100/1.4 | 1 rolo = 150 m / 32.500 kg | H x Ø = 0.10 m x 0.95 m |
LA15012012 | S&P C-Laminate SM (150/2000) 120/1.2 | 1 rolo = 100 m / 36.050 kg | H x Ø = 0.12 m x 0.82 m |
LA15012014 | S&P C-Laminate SM (150/2000) 120/1.4 | 1 rolo = 100 m / 40.570 kg | H x Ø = 0.12 m x 0.95 m |
LA15015012 | S&P C-Laminate SM (150/2000) 150/1.2 | 1 rolo = 100 m / 45.000 kg | H x Ø = 0.12 m x 0.82 m |
LA15015014 | S&P C-Laminate SM (150/2000) 150/1.4 | 1 rolo = 100 m / 52.870 kg | H x Ø = 0.12 m x 0.95 m |
LA20002014 | S&P C-Laminate HM (200/2000) 20/1.4 | 1 rolo = 150 m / 6.630 kg | H x Ø = 0.02 m x 0.96 m |
LA20005014 | S&P C-Laminate HM (200/2000) 50/1.4 | 1 rolo = 150 m / 17.100 kg | H x Ø = 0.05 m x 0.95 m |
LA20006014 | S&P C-Laminate HM (200/2000) 60/1.4 | 1 rolo= 150 m / 21.200 kg | H x Ø = 0.06 m x 0.95 m |
LA20008014 | S&P C-Laminate HM (200/2000) 80/1.4 | 1 rolo= 150 m / 27.900 kg | H x Ø = 0.08 m x 0.95 m |
LA20009014 | S&P C-Laminate HM (200/2000) 90/1.4 | 1 rolo = 150 m / 30.100 kg | H x Ø = 0.09 m x 0.95 m |
LA20010014 | S&P C-Laminate HM (200/2000) 100/1.4 | 1 rolo = 150 m / 32.500 kg | H x Ø = 0.10 m x 0.95 m |
LA20012014 | S&P C-Laminate HM (200/2000) 120/1.4 | 1 rolo= 100 m / 40.500 kg | H x Ø = 0.12 m x 0.95 m |
Dados de segurança
Dados de segurança
Fichas de segurança de acordo com o regulamento (CE) nº 453/2010.
Os S&P C-Laminate contêm fibras de carbono. No seu manuseamento devem ter-se os cuidados apropriados nomeadamente o uso de vestuário, luvas, óculos e máscara de protecção. No caso do S&P Resin deve ser evitado o contacto com os olhos e também com a pele. As fichas de segurança dos produtos estão disponíveis, devendo ser consultadas para obtenção de mais informações. Devem ser seguidas todas as indicações de segurança contidas nos rótulos dos produtos, em complemento com as informações das Fichas Segurança Individuais.
As fichas de segurança podem ser obtidas através dos nossos serviços de apoio ao cliente pelo nº de telefone +351 212 253 371 ou email info@reinforcement.pt.
Os produtos da gama S&P são para uso industrial. Devem ser instalados por pessoal especializado e por profissionais competentes com formação adequada. Devem ser seguidas as instruções de instalação adequadas que constam nos manuais de aplicação S&P e nos diversos "Guidelines", documentos / notas técnicas existentes.
Instruções de instalação
Instruções de instalação

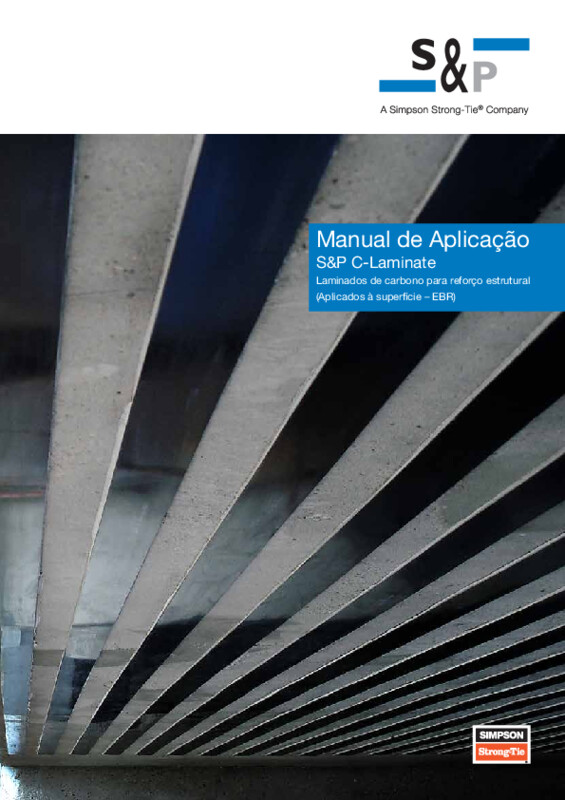

S&P C-Laminate

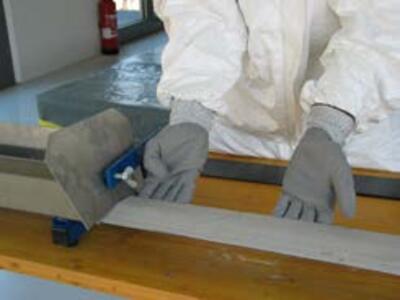

Colocar os laminados com a superfície de colagem voltada para cima. Usando um equipamento próprio da S&P para o espalhamento do adesivo, colocar o S&P Resin 220 bem misturado nesse equipamento, deslocando o laminado por forma que o espalhamento se faça de forma uniforme e de forma a deixar o adesivo sobre o laminado com configuração em V invertido. Em largura, a camada de resina deverá ter 1 mm de espessura nas extremidades e 3 mm na zona central.

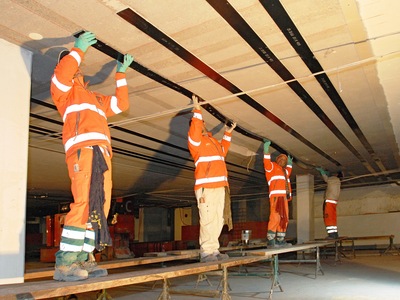

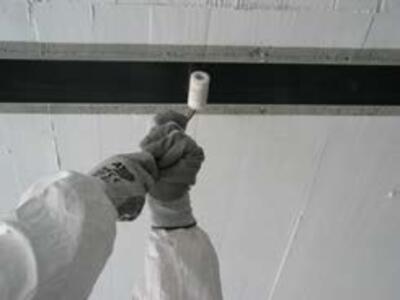

O laminado S&P C-Laminate deverá agora ser aplicado sobre a superficíe previamente tratada, aplicando força pressionando ligeiramente o laminado com os dedos contra a superfície de colagem, passando depois um rolo de pressão adequado até que a resina saia pelas exterminades laterais do laminado. O excesso deverá ser removido por uma espátula e pode ser reutilizado. A espessura de resina entre o laminado e o suporte deve ser em média de 2 mm.
Graças à excelente viscosidade do adesivo não é necessário qualquer suporte temporário.
No caso de cruzamento de laminados, deverá haver o cuidado de limpar a superfície de colagem do laminado previamente aplicado. Ambos os laminados deveram estar completamente limpos, conforme indicações anteriores para a preparação do laminado.
Após a cura da resina S&P Resin 220, aconselha-se fazer um "Tap test", batendo ligeiramente sobre o laminado de forma a encontrar eventuais vazios.
Para testar a aderência do laminado S&P C-Laminate sobre o betão recomendamos a colagem de um ou mais provetes de ensaio e executar pelo menos 3 testes de "Pull-off" de acordo com a norma EN 1542.

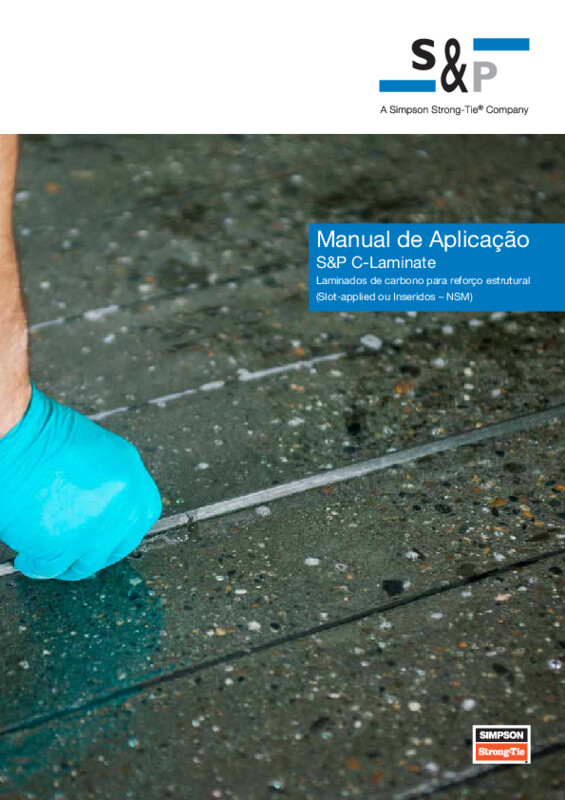

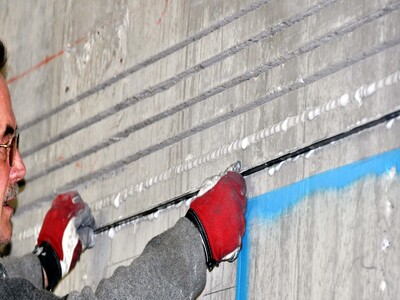

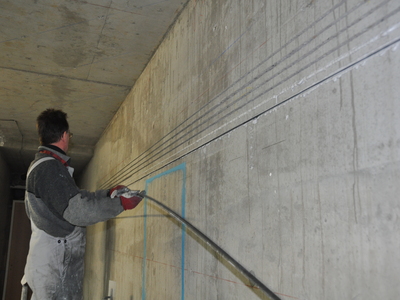

S&P C-Laminate slot-applied (Inseridos)
Depois de limpos e aspirados, os cortes no betão são preenchidos um a um com uma mistura homogénea de
S&P Resin 220, com a ajuda de uma pistola de mastique adequada. Na horizontal (pavimentos) deve-se usar a resina S&P Resin 55, para facilitar os trabalhos de aplicação. Um ou dois laminados serão então colocados no rasgo previamente prenchido com adesivo. O excesso de resina é retirado com uma espátula deixando a superfície de acabamento lisa.
