S&P Carbophalt® G
Grelha para reforço de pavimentos em fibra de Carbono/Vidro
JOSN
Informação de produto
A S&P Carbophalt® G é uma grelha de fibra de carbono pré-revestida de betume oxidado com uma taxa não inferior a 220 g/m2, que garante eficazmente a aderência entre camadas quando aplicada por termofusão, prevenindo a reflexão de fissuras e contribuindo para o reforço estrutural do pavimento.
Características e aplicações
Características
- Contribui para o aumento da capacidade estrutural do pavimento, reduzindo as tensões no pavimento em aproximadamente 30%
- Minimiza a espessura das camadas sobrejacentes, e por conseguinte a quantidade de material fresado
- Previne a reflexão de fissuras derivadas da fadiga do pavimento ou de diferenças térmicas, mesmo sob camadas delgadas
- Garante a aderência às camadas contíguas, devido à elevada taxa de betume no revestimento da grelha
- Fica aderida ao pavimento existente aquando da sua aplicação, facilitando os trabalhos seguintes
- A S&P Carbophalt® G é totalmente reciclável
Aplicações
- Pavimentos rígidos, semi-rigidos ou flexíveis
- Pavimentos aeroportuários: pistas, taxiway, etc
- Pavimentos rodoviários: estradas municipais, estradas nacionais, auto-estradas, estradas urbanas, etc
- Plataformas logísticas e portuárias
- Pavimentos em zonas de elevada amplitude térmica, onde se fazem sentir ciclos de gelo e degelo
- Pavimentos com capacidade estrutural reduzida
Galeria de imagens

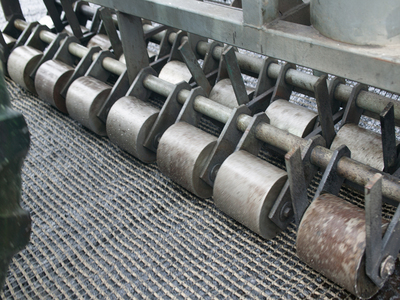

Aplicação da grelha pré-betuminada S&P Carbophalt® G

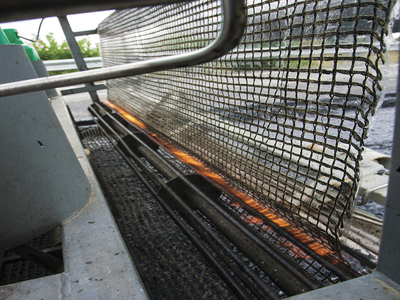

Maquina S&P de aplicação de grelha por termo-fusão

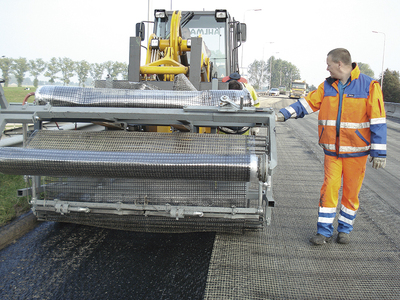

Aplicação de grelhas pré-betuminadas com maquina S&P

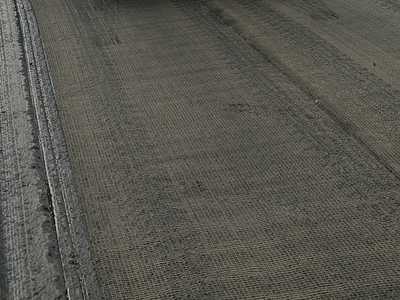

Grelha aplicada em pavimento rodoviário
Dados de técnica
Dados de técnica
Dados de técnica
| Propriedades Mecânicas | Direcção Longitudinal (Fibra de Vidro) | Direcção Transversal (Fibra de Carbono) |
|---|---|---|
| Módulo de elasticidade da fibra * (N/mm²) | ≥ 73 000 | ≥ 265 000 |
| Extensão de ruptura da fibra * (%) | ≤ 4,5 | ≤ 1,9 |
| Secção transversal da fibra (mm²/m) | 46 (50 cordões de fibra) | 47 (52 cordões de fibra) |
| Resistência à tracção da grelha (kN/m) | 120 (com ≤ 3% de alongamento) | 200 (com 1,5 % de alongamento) |
| * garantido pelo fabricante da fibra em roving |
Dados de logística
Dados de logística
| N.º do artigo | Designação | Larg. / Comp. | m2 Rolo | kg/Rolo | Rolos/Palete | m2/Palete | kg/Palete | Palete (CxLxA) |
|---|---|---|---|---|---|---|---|---|
| CAG0097200 | S&P Carbophalt G | 0,97x50 m | 48,50 | 28,50 | 40 | 1940 | 1204 | 2x1x2 m |
| CAG0150200 | S&P Carbophalt G | 1,50x50 m** | 75 | 45 | 20 | 1500 | 954 | 2x1x2 m |
| CAG0195200 | S&P Carbophalt G | 1,95x50 m | 97,50 | 57,60 | 20 | 1950 | 1216 | 2x1x2 m |
| ** Por encomenda |
Dados de segurança
Dados de segurança
Fichas de segurança de acordo com o regulamento (CE) nº 453/2010.
A S&P Carbophalt® G contém fibras de carbono. No seu manuseamento devem-se ter os cuidados apropriados nomeadamente o uso de vestuário e luvas de protecção, evitando o contacto com a pele. Estão disponíveis fichas de segurança dos produtos devendo ser consultadas para obtenção de mais informações. Devem ser seguidas todas as indicações de segurança contidas nos rótulos dos produtos complementadas pelas informações nas Fichas de Segurança Individuais.
Para mais informações contacte os serviços de apoio ao cliente pelo nº de telf +351 212 253 371 ou email: info@reinforcement.pt.
Os produtos da gama S&P são para uso industrial. Devem ser instalados por pessoal especializado e por profissionais competentes com formação adequada. Devem ser seguidas as instruções de instalação adequadas que constam nos manuais de aplicação S&P e nos diversos "Guidelines " documentos / notas técnicas existentes.
Instruções de instalação
Instruções de instalação
- Fresagem do pavimento para melhorar a aderência da grelha ao pavimento existente
- Limpeza do pavimento para eliminar matérias soltas, poeiras, etc…
- Limpeza e reparação das fissuras existentes com material selante
- Aplicação da emulsão betuminosa modificada com polímeros, em superfície seca
- Aplicação da S&P Carbophalt® G após a rotura da emulsão com os equipamentos adequados, de forma efectuar o aquecimento do betume de revestimento da grelha
- Respeitar as sobreposição mínimas longitudinais de 2 cm e transversais de 15 cm
- A largura do reforço com a S&P Carbophalt® G deverá ocupar a totalidade da via, mesmo que os danos sejam pontuais
- A espessura mínima da camada de mistura betuminosa é de 2 cm sobre a S&P Carbophalt® G
